小米5驍龍820功耗實測:進步還是相當巨大
2016/2/27 9:04:46 來源:中國產業發展研究網 【字體:大 中 小】【收藏本頁】【打印】【關閉】
核心提示: 匆忙上馬的驍龍810堪稱高通歷史上最失敗的處理器,沒有之一,特別是在三星Exynos7420的映襯下更是無地自容。臥薪嘗膽的高通現在拿出了自主架構的驍龍820匆忙上馬的驍龍810堪稱高通歷史上最失敗的處理器,沒有之一,特別是在三星Exynos7420的映襯下更是無地自容。臥薪嘗膽的高通現在拿出了自主架構的驍龍820,而且不再盲目追求多核心,只配備四個,當然三星也有了自主架構的Exynos8890,而且依然是八核心。
從目前的各項測試數據看,驍龍820、Exynos8890的性能基本在同一檔次,比如說安兔兔跑分基本都在13.3萬這么個檔次,單線程成績也相差不大,Exynos8890只是憑借多一倍的核心在多線程上占優。

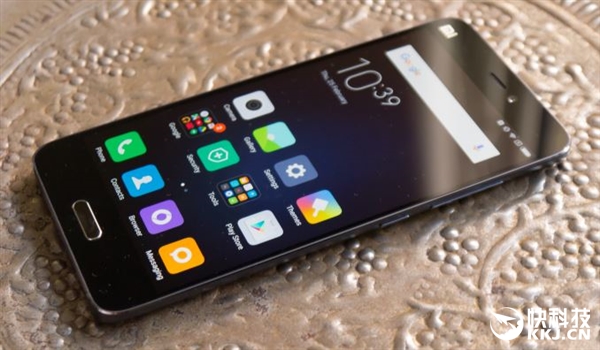

另外,二者都是使用三星14nmFinFET工藝制造的,那么功耗方面怎么樣呢?AnandTech在體驗小米5的時候,特別檢查了一下驍龍820的功耗情況,并對比了A72架構的華為麒麟950、A57架構的三星Exynos7420。
不過這次測試只是根據設備輸入充電功率進行的估算,難免會受到電壓轉換效率的影響,未來還會進一步精確測量,實際數據應該會比這里的略低一些。
對了需要說明一點:小米5的三個版本使用了兩種驍龍820,其中1999元的標準版是個降頻版本MSM8996lite,其中兩個高性能核心頻率最高1.8GHz,另外兩個低功耗核心頻率最高1.36GHz,而且內存只支持到LPDDR4-1333。
2299元高配版、2699元尊享版則是完整的驍龍820,兩部分頻率最高2.15GHz、1.59GHz,同時支持LPDDR4-1866。本次測試的就是高配版。

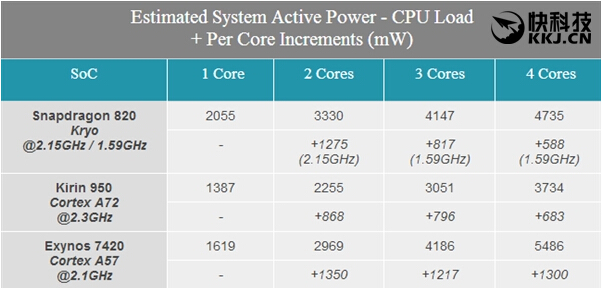

不同核心數量功耗、每核心增量功耗
想當年,A57架構的驍龍810單核心在拷機狀態下能達到4.9W的恐怖功耗,雙核心直接爆機重啟都來不及截圖,而現在驍龍820單核心功耗只是略微超過2W,大大降低。
雙核心的時候達到3.3W,而三核心、四核心分別約為4.1W、4.7W,進步還是相當巨大的,而且隨著核心的增加,功耗的增幅越來越小。
但是對比一下其他的,差距就顯現出來了。三星的上一代Exynos7420使用了A57架構,但完善的設計加上自身的14nm工藝,將功耗控制得非常理想,單核心只有1.6W,雙核心接近3W,甚至都低于驍龍820!只有三核心、四核心的時候增加較多,分別達到了4.2W、5.5W。
麒麟950就更加出色了,A72架構加16nm工藝控制下,單核心還不到1.4W,雙核心2.2W,三核心3.1W,四核心也才3.7W,只略高于驍龍820的兩個大核心。
之前曾有網友拷機測試麒麟950,得出單核最大功耗約1.4W,和這里符合得非常好。
這也就是說,驍龍820憑借自主架構和14nm工藝在功耗方面有了極大的改觀,但仍然做得不夠好,手機處理器單核2W仍然是較高的,理論上不會頻繁過熱但是用的時候最好也注意一些。
接下來就等三星Exynos8890的表現了。
