觸摸屏是一種人機交互設備，它覆蓋在顯示器屏幕上，用戶觸摸屏幕時，觸摸屏可以識別觸摸點位臵、移動方向和速度，并將信號傳遞給計算機，實現用戶與計算機的交互。觸摸屏的產品外觀形態，有的呈現為一張可附著在顯示器上的薄膜，如手機上使用的電阻式觸摸屏；有的并不存在實體的“屏幕”，只是一個與顯示屏幕邊框相適應的方框。紅外式觸摸屏和光學影像式觸摸屏的表現形式即為一個方框，工作時在屏幕表面形成一層不可見的“紅外感應光柵”。

　　一、中國觸摸屏市場概況分析

　　行業內習慣有兩種觸摸屏分類方法：按尺寸分類和按技術原理分類。按屏幕尺寸大小進行劃分，常見劃分為小尺寸屏、中尺寸屏和大尺寸屏；根據技術原理，觸摸屏可以分為電阻式觸摸屏、電容式觸摸屏（表面電容屏、投射電容屏）、紅外線式觸摸屏、聲波式觸摸屏（表面聲波式、彎曲聲波式）、光學成像式觸摸屏、電磁感應式觸摸屏、及其他觸摸屏等等。各種觸摸技術擁有各自的優勢和應用領域，不存在一種可以滿足所有細分市場應用需求的技術。

　　1、紅外線觸摸屏利用在X、Y 方向上密布的紅外線矩陣來測定觸摸位臵。紅外觸摸屏在顯示器的前面安裝一個電路板外框，電路板在屏幕四邊排布紅外線發射管和紅外接收管，一一對應成橫豎交叉的紅外矩陣。用戶在觸摸屏幕時，手指就會擋住經過該位臵的橫豎兩條紅外線，因而可以判斷出觸摸點在屏幕的位臵。紅外屏最突出的優勢就是結實耐用，具有良好的抗暴性、可靠性。密閉式結構使其具有良好的防臟污、防水性能。紅外屏不存在實體的“屏幕”，只是一個與顯示屏幕邊框相適應的方框，不與觸摸物發生直接的物理接觸，提高了耐用性。此外，紅外屏不需要實體覆層、導電薄膜，工作所需的紅外線不影響顯示屏的透光率和畫質。目前紅外線式觸摸屏較多用于大尺寸觸摸應用，例如ATM 機、信息查詢機和平板電視等。

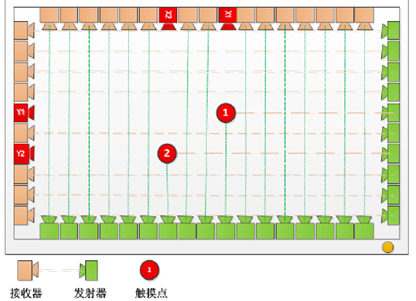

紅外線式觸摸屏工作原理

　　2、光學式觸摸屏通過安裝在觸摸屏上方的光學模組通過LED 燈發射出光線，經過四周反射條反射返回進入到線性光學攝像頭中。密布的光線在觸摸區域內形成一張光線網，經過多次反射的光線間隙小于1mm。當觸摸某點時即被攝像頭拍攝到，該點的射出光線和接受光線將分別與左右兩個攝像頭之間的直線形成兩個夾角，通過運算該點的準確坐標被控制器錄入，實現觸摸反應。

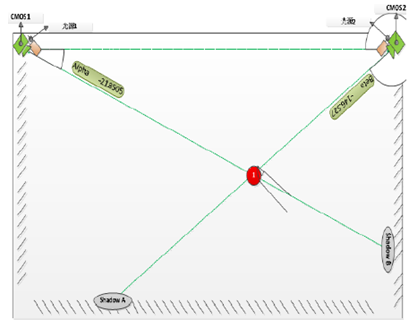

光學式觸摸屏工作原理

　　光學屏的反應速度和觸摸精準度方面光學觸摸技術要優于其他種類觸摸屏。從尺寸上說，光學觸摸屏可以做到250 寸以上，而且尺寸加大其制作成本不會隨之大幅度增加。相對于其它技術來說，尺寸越大，優勢越明顯。由于這些特點，光學屏近年來發展迅速。但是光學屏抗暴性、防護性等性能一般，通常用于用戶較穩定的場合。

　　3、電容式觸摸屏的感應屏是一塊四層復合玻璃屏，玻璃屏的內表面和夾層各涂有一層導電層，最外層是一薄層矽土玻璃保護層。當我們用手指觸摸在感應屏上的時候，人體的電場讓手指和觸摸屏表面形成一個耦合電容，對于高頻電流來說，電容是直接導體，于是手指從接觸點吸走一個很小的電流。這個電流分別從觸摸屏的四角上的電極中流出，并且流經這四個電極的電流與手指到四角的距離成正比，控制器通過對這四個電流比例的精確計算，得出觸摸點的位臵。電容式觸摸屏分為表面電容式觸摸屏和投射電容式觸摸屏。表面電容觸摸屏是只能用手指直接觸摸，而投射電容式觸摸屏由于本身即存在電容，當手指僅是靠近屏的表面而不接觸時,就已經可以造成X,Y 軸上原有的電容產生變化,所以稱做投射。

　　投射電容式觸摸屏由于透光性好、靈敏度高、使用壽命長（由于蓋板玻璃的保護）被廣泛用于智能手機、平板電腦和其他消費電子產品，逐步取代原有的電阻式觸摸屏市場。

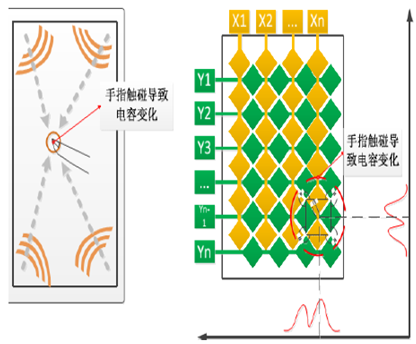

電容式觸摸屏（ SCT&PCT）工作原理

　　4、電阻式觸摸屏通過在硬質基板（玻璃或者PET 基板）外表面分別鍍ITO 導電層、透明絕緣點以及貼合外層ITO 薄膜，形成雙層分離的電阻網絡。當受到外界壓力，外層ITO 接觸內層ITO，形成閉合電路，就會導致面板電阻變化。這種變化被IC 所偵測，就可以計算出觸摸所發生的位臵。

　　電阻式觸摸屏工藝簡單且成熟，原材料便宜，因而價格低廉；但是由于電阻式觸摸屏表面由抗磨損PET 構成，表面強度低，壽命短，也較容易損壞，屏幕透光率下降。因此，電阻式觸摸屏已經逐步被性能更好的電容式觸摸屏取代，但是由于價格優勢明顯，電阻式觸摸屏仍被被廣泛用于低端的PDA、Mp3 等消費電子產品中。

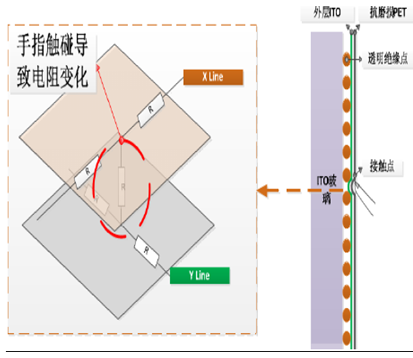

電阻式觸摸屏的工作原理

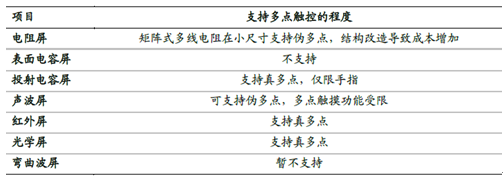

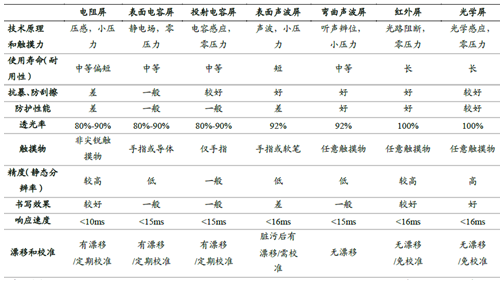

不同原理觸摸屏特點比較

　　二、中大尺寸觸摸屏市場競爭格局

　　1、中大尺寸觸摸觸屏應用范圍非常廣泛，主要應用可以分為三類：

　　第一類是傳統的行業應用和專業設備領域，包括自助服務設備、零售終端/POS 機、教育培訓、游戲機、工業控制、金融/ATM 機、醫療設備等，此類應用占據了 2009年中大尺寸觸摸屏 67.9%以上的市場規模；

　　第二類是新興的觸控電腦設備領域，包括觸控筆記本、觸控平板電腦、觸控一體化電腦和觸控桌面顯示器。 2009 年觸控電腦設備帶來的觸摸屏市場迅速增長，占當年中大尺寸觸摸屏市場規模的24.7%。

　　中大尺寸觸摸屏的其他應用還有很多，如飛機航控設備、電視臺使用的直播室大屏幕顯示器、軍事作戰指揮系統、城市應急管理系統等。

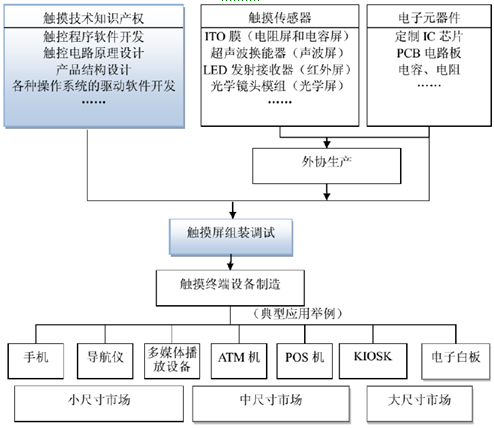

觸摸屏產業鏈介紹

中大尺寸觸摸屏主要細分應用市場

　　2、受益于各種專業設備的更新?lián)Q代和在各行業的普及推廣，過去幾年中大尺寸觸摸屏保持了快速增長，2014 年中大尺寸觸摸屏銷售收入約為64 億美元，較上年增長20%。未來，傳統的行業應用和專業設備，如自助服務設備（KIOSK 一體機）、POS 機、ATM 機等對觸摸屏的需求將保持較為穩定的增長，而新興的觸摸電腦設備的快速發展，以及教育培訓領域?qū)�交互式電子白板的�?qiáng)勁需求，將帶動觸摸屏需求快速增長。預計到2017 年中大尺寸觸摸屏銷售額將逼近80 億美元。

　　未來5 年，傳統應用市場仍將是觸摸屏企業生存發展的基礎，但更大的機會來自于新興的觸控電腦設備。接下來幾年，包括筆記本電腦、一體機以及車用顯示器也會提高觸控屏的使用率，到時候擁有高穿透率、低功耗、多點觸控與較佳手勢識別觸控技術將會居于領先地位。

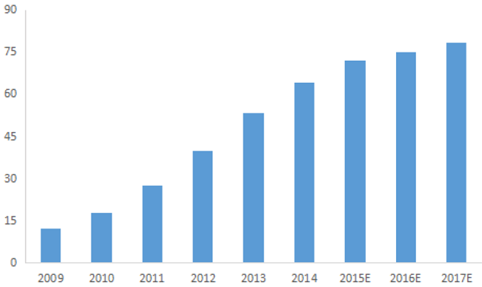

中大尺寸觸摸屏銷售收入變化（億美元）

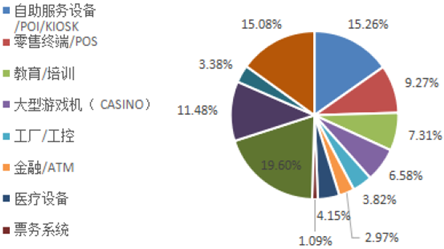

2014 年中大尺寸觸摸屏產值占比

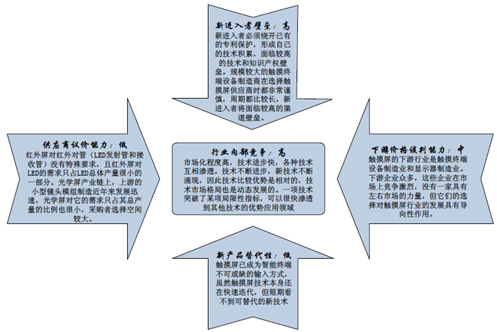

中大尺寸中觸摸屏行業結構分析

　　3、POS 機、ATM 機、公共自助設備等大眾尺寸觸摸屏的主要應用市場的增長潛力大。近年來，我國總體ATM 保有量一直呈上升趨勢。2014 年，我國總體ATM 保有量達到了61.49 臺，較上年末增加9.49 萬臺，同比增長18.25%。我國百萬人均ATM 保有量來看，遠低于歐美發達國家，勉強只能是平均水平。未來仍有較大成長空間。

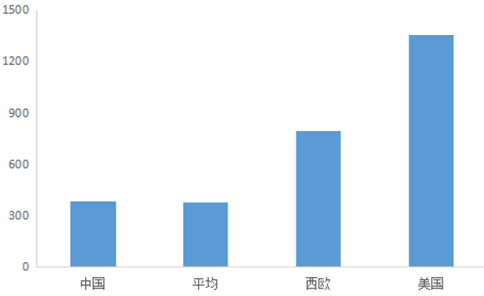

我國百萬人均ATM保有量（臺）

　　盡管觸摸屏在筆記本電腦的市場推廣并不理想，但隨著二合一筆記本電腦（觸控加鍵盤）市場的進一步拓展，由于其必將搭載觸摸顯示屏，觸摸屏在筆記本電腦市場的應用將有所提升。此外，觸摸智能電視等大尺寸觸摸屏應用在未來也將成為重要發展方向。
