毫米波雷達指工作在毫米波波段的雷達。采用雷達向周圍發射無線電，通過測定和分析反射波以計算障礙物的距離、方向和大小。正如毫米波雷達名字所示，其發射的無線電利用了波長在1-10mm，頻率在30G-300GHz 的毫米波。典型的應用有空間目標識別雷達、汽車防撞雷達、直升飛機防控雷達、精密跟蹤雷達、炮彈彈道測量雷達，目前最新的汽車毫米波雷達可以識別出車和行人。

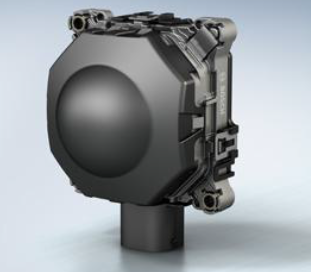

博世遠距離（SRR）毫米波雷達

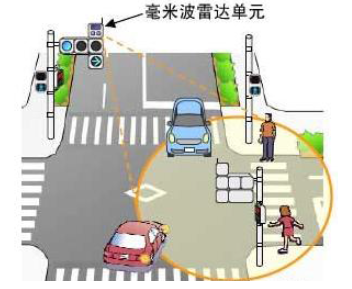

毫米波雷達應用圖

　　1、毫米波雷達可以實現自動駕駛多種功能

　　ADAS 采用的傳感器主要有攝像頭、毫米波雷達、激光、超聲波、紅外等。毫米波雷達傳輸距離遠，在傳輸窗口內大氣衰減和損耗低，穿透性強，可以滿足車輛對全天氣候的適應性的要求，并且毫米波本身的特性，決定了毫米波雷達傳感器器件尺寸小、重量輕等特性。很好的彌補了攝像頭、激光、超聲波、紅外等其他傳感器，在車載應用中所不具備的使用場景。

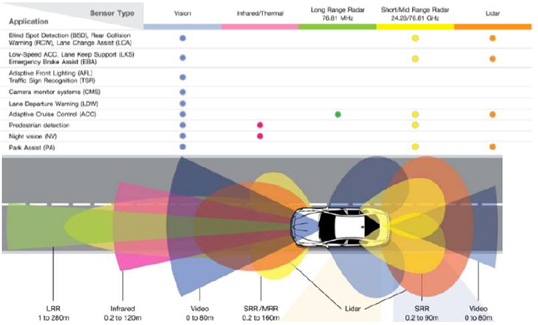

毫米波雷達可實現多種ADAS功能

　　把毫米波雷達安裝在汽車上，可以測量從雷達到被測物體之間的距離、角度和相對速度等。利用毫米波雷達可以實現自適應巡航控制（Adaptive Cruise Control），前向防撞報警（Forward Collision Warning），盲點檢測（Blind Spot Detection），輔助停車（Parking aid），輔助變道（Lane change assistant），自主巡航控制（ACC）等高級駕駛輔助系統（ADAS）功能。比較常見的汽車毫米波雷達工作頻率在24GHz 和77GH 附近。24GHz 雷達系統主要實現近距離探測（SRR），而77GHz 系統主要實現遠距離的探測（LRR）。

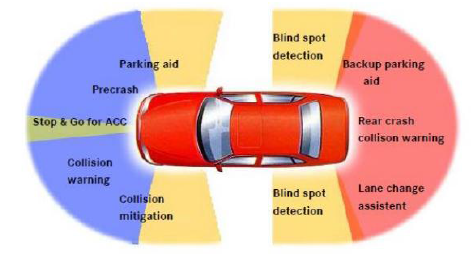

SRR應用圖

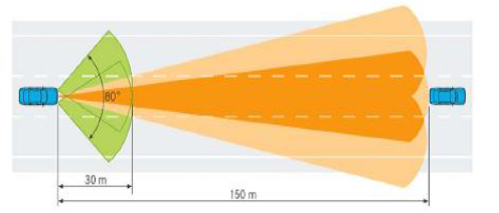

SRR與LRR結合應用圖

　　2、毫米波雷達市場空間廣闊

　　由于各國汽車安全標準的不斷提高，導致主動安全技術高級駕駛輔助系統（ADAS ） 近年來呈快速發展趨勢。汽車毫米波雷達因?yàn)槟軌蛉�天候工作，已成為汽車電子廠商公認的主流選擇，擁有巨大的市場需求。2014 年全球汽車毫米波雷達市場出貨量在1900 萬個，據市場研究機構Plunkeet Research 預測，預計到2020 年全球汽車毫米波雷達將近7000 萬個，2015-2020 年的年均復合增速約為24%。目前汽車毫米波雷達市場主要被大陸、博世、天合、海拉等歐美廠商占據。

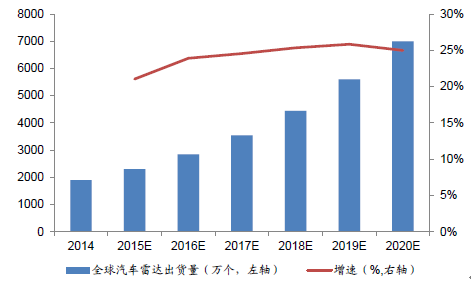

全球汽車?yán)走_(dá)出貨量

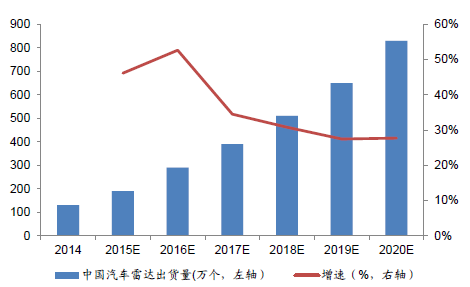

中國汽車?yán)走_(dá)出貨量

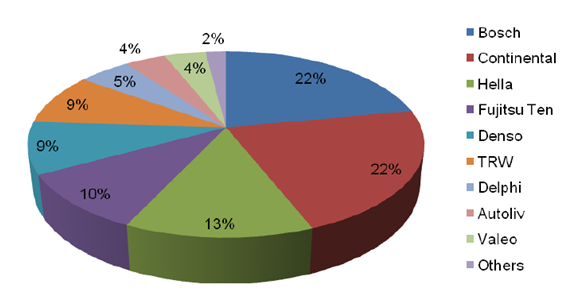

2015年全球汽車?yán)走_(dá)主要廠商市場占有率

　　目前汽車毫米波雷達處于高速發展中，一般支持ADAS 功能的汽車會使用2 或3 個毫米波雷達，全新奧迪A4 使用5 個毫米波雷達，奔馳的S 級汽車采用7 個毫米波雷達， 預計未來單車采用毫米波雷達的平均數量將繼續增長，對于汽車?yán)走_(dá)PCB 的需求也將快速增長。

　　由于毫米波發送和接收信號的頻率為24GHz 和77GHz，并且雷達PCB 高頻電路包括時鐘、信號調制、功放、濾波器、天線等部分，對PCB 板材和制造工藝都有較高的要求。因此，汽車?yán)走_(dá)PCB 會帶來更高的價值量。以占全球高頻PCB 市場30%的Schweizer 為例， Electronic AG 的高頻PCB 通常需要PTFE 填充陶瓷和玻璃材料才可以滿足高于77GHz 的設計需求。
